Определение и типовые архитектуры хранилищ данных
Определение понятия «хранилище данных» первым дал Уильям Инмон в своей монографии [1] — это «предметно-ориентированная, интегрированная, содержащая исторические данные, неразрушаемая совокупность данных, предназначенная для поддержки принятия управленческих решений».
Концептуально модель хранилища данных можно представить в виде схемы [2] на рис. 1. Данные из различных источников помещаются в хранилище, а их описания — в репозиторий метаданных. Конечный пользователь, используя различные инструменты (средства визуализации, построения отчетов, статистической обработки и т.д.) и содержимое репозитория анализирует данные в хранилище. Результатом является информация в виде готовых отчетов, найденных скрытых закономерностей, каких-либо прогнозов. Так как средства работы конечного пользователя с хранилищем данных могут быть самыми разнообразными, то теоретически их выбор не должен влиять на структуру хранилища и функции его поддержания в актуальном состоянии. Физическая реализация данной концептуальной схемы может быть самой разнообразной.
 | |
|
Рис. 1. Концептуальная модель хранилища данных |
Виртуальное хранилище данных — это система, предоставляющая интерфейсы и методы доступа к регистрирующей системе, которые эмулируют работу с данными в этой системе, как с хранилищем данных. Виртуальное хранилище данных можно организовать, создав ряд «представлений» (view) в базе данных, либо применив специальные средства доступа, например, продукты класса Desktop OLAP, к которым относятся, в частности, Business Objects, Brio Enterprise и другие [12]. Главными достоинствами такого подхода являются простота и малая стоимость реализации, единая платформа с источником информации, отсутствие сетевых соединений между источником информации и хранилищем данных.
Однако недостатков гораздо больше. Создавая виртуальное хранилище данных создается не хранилище как таковое, а иллюзия его существования. Структура хранения и само хранение не претерпевают изменений, и остаются проблемы: производительности, трансформации данных, интеграции данных с другими источниками, отсутствие истории, чистоты данных, зависимость от доступности и структуры основной базы данных.
Двухуровневая архитектура хранилища данных подразумевает построение витрин данных (data mart) без создания центрального хранилища, при этом информация поступает из регистрирующих систем и ограничена конкретной предметной областью. При построении витрин используются основные принципы построения хранилищ данных, поэтому их можно считать хранилищами данных в миниатюре. Плюсы: простота и малая стоимость реализации; высокая производительность за счет физического разделения регистрирующих и аналитических систем, выделения загрузки и трансформации данных в отдельный процесс, оптимизированной под анализ структурой хранения данных; поддержка истории; возможность добавления метаданных.
Построение полноценного корпоративного хранилища данных обычно выполняется в трехуровневой архитектуре. На первом уровне расположены разнообразные источники данных — внутренние регистрирующие системы, справочные системы, внешние источники (данные информационных агентств, макроэкономические показатели). Второй уровень содержит центральное хранилище, куда стекается информация от всех источников с первого уровня, и, возможно, оперативный склад данных, который не содержит исторических данных и выполняет две основные функции. Во-первых, он является источником аналитической информации для оперативного управления и, во-вторых, здесь подготавливаются данные для последующей загрузки в центральное хранилище. Под подготовкой данных понимают их преобразование и проведение определенных проверок. Наличие оперативного склада данных просто необходимо при различном регламенте поступления информации из источников. Третий уровень представляет собой набор предметно-ориентированных витрин данных, источником информации для которых является центральное хранилище данных. Именно с витринами данных и работает большинство конечных пользователей.
При реализации проектов построения
В основе концепции хранилища данных лежат две основные идеи: интеграция разъединенных детализированных данных (описывающих некоторые конкретные факты, свойства, события и т.д.) в едином хранилище и разделение наборов данных и приложений, используемых для обработки и анализа.
В начале 80-х годов, в период бурного развития регистрирующих информационных систем, появилось осознание ограниченности их применения для анализа данных и построения систем поддержки и принятия решений. Регистрирующие системы создавались для автоматизации рутинных операций: выписки счетов, оформления договоров, проверки состояния склада и т.д., и предназначались для линейного персонала. Основными требованиями к таким системам были обеспечение транзакционности вносимых изменений и максимизация скорости, что и определило тогда выбор реляционных СУБД и модели представления данных «сущность-связь» в качестве основных технических решений при построении регистрирующих систем.
Для менеджеров и аналитиков в свою очередь требовались системы, которые бы позволяли: анализировать информацию во временном аспекте, формировать произвольные запросы к системе, обрабатывать большие объемы данных, интегрировать данные из различных регистрирующих систем. Очевидно, что регистрирующие системы не удовлетворяли ни одному из этих требований — информация в такой системе актуальна только на момент обращения к базе данных, а в следующий момент времени по тому же запросу можно получить совершенно другой результат. Интерфейс регистрирующих систем рассчитан на проведение жестко определенных операций и возможности получения результатов на нерегламентированный (ad-hoc) запрос сильно ограничены. Возможности обработки больших массивов данных также были невелики из-за настройки СУБД на выполнение коротких транзакций.
Ответом на возникшую потребность стало появление технологии хранилищ данных.
Проектирование структуры реляционного хранилища данных
Хранилища строятся на основе многомерной модели данных, подразумевающей выделение отдельных измерений (время, география, клиент, счет) и фактов (объем продаж, доход, количество товара) с их анализом по выбранным измерениям. Многомерная модель данных физически может быть реализована как в многомерных, так и в реляционных СУБД. В последнем случае она выполняется по схеме «звезда» или «снежинка». Данные схемы предполагают выделение таблиц фактов и таблиц измерений. Каждая таблица фактов содержит детальные данные и внешние ключи на таблицы измерений.
Теория построения многомерной модели данных и ее воплощение в реляционной структуре известна [3, 10, 12], однако информации по проблеме представления иерархий очень мало. В качестве примера измерения, широко применяющегося при анализе деятельности предприятия и имеющего иерархическую структуру, можно привести справочник статей затрат (рис 2).
 | |
|
Рис. 2. Модель иерархического справочника. |
 | |
|
Таблица 1. Представление иерархий с помощью рекурсивной связи |
Метод, предложенный Джо Селко [4], основан на теории множеств — все узлы дерева проходятся в прямом порядке [5] и для каждого узла заполняются два значения (cм. нумерацию узлов на рис. 3).
 | |
|
Рис. 3. Нумерация левой и правой границ узлов дерева |
Сначала заполняется левая граница и лишь затем правая — при движении обратно от потомков к родителям. При такой нумерации узлов каждый родитель содержит потомков, левая и правая граница которых лежит в интервале между левой и правой границей родителя. Аналогично все родители потомка имеют левую границу, которая меньше левой границы потомка и правую, большую правой границы потомка.
Следовательно, сумму затрат для конкретного места возникновения затрат и всех его составляющих можно получить одним запросом. Например, для получения затрат по инфраструктуре можно выполнить следующий SQL-запрос:
select sum(fact_table.cost)
from fact_table, dimension_table D1, dimension_table D2
where fact_table.dimension_id = D2.id
and D2.left >= D1.left
and D2.right <= D1.right
and D1.name = «Инфраструктура»
Для простоты работы с таким справочником кроме полей left, right стоит добавить еще два поля: «Level» — уровень узла в дереве, «Is_leaf» — флаг, показывающий является ли узел листом в дереве или нет. Таким образом, мы получаем таблицу «dimension_table» (таблица 2), которая позволяет хранить дерево любой глубины вложенности и размерности и выбирать потомков и родителей с помощью одного запроса.
 |
Таблица 2. Представление иерархий с помощью левой и правой границ |
 |

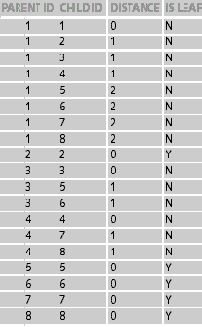

Таблица 3. Структура и содержание вспомогательной таблицы |
Связывая таблицу фактов (рис. 4) с идентификатором потомка во вспомогательной таблице, а таблицу измерений с идентификатором родителя, мы можем вычислять сумму затрат для каждого места возникновения затрат и всех его составляющих одним запросом, как и в предыдущем случае. При этом, добавляя ограничения на поля «Distance» и «Is Leaf», мы можем легко считать затраты для любого уровня в иерархии.
 |
Рис. 4. Модель иерархического справочника с вспомогательной таблицей |
select sum(fact_table.cost)
from fact_table, dimension_table, helper_table
where fact_table.dimension_id = helper_table.child_id
and dimension_table.dimension_id = helper_table.parent_id
and dimension_table.name = «Инфраструктура»
and helper_table.distance = 1
Проблема проектирования иерархических справочников еще более усложняется когда измерение может иметь несколько альтернативных иерархий и становится совсем трудноразрешимой при необходимости поддерживать историю изменения таблицы измерения.
Проблема медленно меняющихся измерений интересна сама по себе, без усложнения ее иерархичностью классификаторов. В литературе она в большинстве случаев рассматривается в контексте «факт — медленно меняющееся измерение» [7]. Такая задача, действительно, решается относительно просто путем добавления в таблицу измерения даты начала и окончания действия записи. Изменение записи в справочнике приводит к «закрытию» старой записи и добавлению новой.
Возвращаясь к примеру справочника статей затрат, пользователь, желающий получить информацию по актуальной статье затрат на какую-либо конкретную дату, должен включить ее в условие SQL-запроса. Предположим, что справочник статей затрат связан со справочником счетов бухгалтерского учета. Один или несколько бухгалтерских счетов представляют собой статью затрат. Как должно отразиться на справочнике счетов бухгалтерского учета изменение какого-либо атрибута статьи затрат? С одной стороны, с точки зрения плана счетов, изменение атрибута не приводит к изменению сущности статьи затрат и бухгалтерские проводки через план счетов должны относиться на ту же статью. С другой стороны, в справочнике статей затрат появилась новая запись, которая должна быть каким-то образом связана со справочником счетов. Данная проблема может быть решена с помощью разделения таблицы измерений на две — содержащую актуальную информацию и содержащую историю изменения сущности. Этот подход также позволяет решить проблему иерархического измерения с необходимостью поддержания истории изменения записей в нем (рис. 5).
Таблица «dimension_actual» представляет собой таблицу измерений с первичным ключом dimension_id, содержащую корректные атрибуты измерения на сегодняшний день. С ней связана через внешний ключ dimension_id историческая таблица «dimension_history», в которой находится история изменения записей, определяемая датами начала/окончания действия записи (поля date_start, date_end). Актуальная на сегодняшний день запись также присутствует в ней с открытой датой окончания действия. Таблица фактов «fact_table» связана с таблицей измерений через вспомогательную таблицу «helper_table», которая отражает иерархическую структуру измерения.
Важный момент, с которым часто приходится сталкиваться разработчику хранилища данных, связан с агрегатными значениями. Этот класс задач условно можно разделить на два подкласса. Первый рассматривает задачи создания и поддержания агрегатов по имеющимся детальным данным и широко освещен в литературе [8, 11, 12]. Второй связан с тем, что источники данных для хранилища предоставляют собой не детальные значения, а уже некоторый набор агрегированных данных. Такая ситуация типична при создании хранилищ для управляющих компаний и государственных контролирующих органов, собирающих множество отчетных форм.
Крайним случаем такого подхода является модель, которую условно можно назвать «показатель-значение». Суть ее состоит в том, что собирается большой набор показателей, характеризующих финансово-хозяйственную деятельность предприятия. Эти показатели могут быть как связанными между собой функционально, так и нет, могут отражать одни и те же величины, но с разной степенью детализации и т.д. При попытке представить такие данные в виде многомерной модели разработчик сталкивается со значительными проблемами и очень часто идет по пути создания не хранилища данных, а хранилища форм. Типичное хранилище форм строится на основе трех измерений — экономические показатели, время, отчетные формы; таблицы фактов — значения экономических показателей и вспомогательных таблиц, описывающих, как показатели и их значения расположены в отчетных формах.При анализе таких данных аналитик будет испытывать значительные трудности, связанные главным образом с тем, что показатели различных форм нельзя сравнивать между собой. Единственное, что ему остается — это отслеживание изменений показателей одной формы во времени.
При реализации проектов по построению
При реализации проектов по построению хранилищ данных возникает ряд общих задач, независящих от предметной области: проектирование структуры иерархических измерений; проектирование структуры медленно меняющихся измерений; проектирование и актуализация агрегатных значений.
В статье были рассмотрены возможные решения этих задач, приведены способы реализации иерархических измерений с помощью введения дополнительных атрибутов, а также с помощью введения дополнительной таблицы. Однако во всех рассмотренных задачах существуют нерешенные вопросы. В частности, сложным для реализации является случай иерархических измерений с необходимостью поддержания истории изменений, которые имеют связи с какими-либо другими справочниками. В статью не вошли также вопросы, касающиеся методов очистки данных [9].
